УНИВЕРСАЛЬНЫЙ КОМПЛЕКС ОЧИСТКИ ВОДЫ "ВИКТОРИЯ-8"
(С ПОЛНЫМ ЦИКЛОМ ВОДООЧИСТКИ, ВОСЕМЬ СТЕПЕНЕЙ ЗАЩИТЫ И ОБЕЗЗАРАЖИВАНИЯ ВОДЫ)
IMG - UNIVERSAL COMPLEX of water purification "VICTORIA - 8"
Комплексы очистки воды "ВИКТОРИЯ" предназначены для физико-химической и механической очистки поверхностных и подземных вод, поступающих для хозяйственно-питьевых нужд на пункты общественного питания предприятий и организаций, кафе, коттеджи, объекты социальной сферы (детские сады, школы, больницы).
Комплексы очистки воды подключаются к централизованному источнику водоснабжения и обеспечивают удаление из воды механических взвесей, ионов железа, микроорганизмов, возбудителей инфекций, снижают общее содержание органических и гуминовых соединений до норм, удовлетворяющих требованиям ГОСТ 2874-82 "Вода питьевая".
Полный цикл физико-химических и мембранных технологий обеспечивает эффективность очистки скважинных и поверхностных источников природных вод, до соответствия нормам СанПин 2.1.4.1074-01.
Модуль комплекса очистки воды "ВИКТОРИЯ" на керамических мембранных фильтрах.
(на основе патента № 2188699 от 10 сентября 2002 года)
Первая ступень - фильтр рукавный самоочищающийся для предварительной очистки и удаления механических частиц более 25мкм, с программируемым блоком автоматики.
Вторая ступень - насос-дозатор для введения любого типа коагулянта - флокулянта (включается по показателям повышенной цветности исходной воды).
Третья ступень - блок электрохимической обработки (БЭХО), состоит из кассеты с электродами, на которые нанесены устойчивые покрытия из редкоземельных элементов.
Вода, с гомогенно растворённым коагулянтом, проходя через пластины электродов, получает воздействие электрического потенциала, что стимулирует процесс хлопьеобразования. В результате такого воздействия процесс коагуляции проходит интенсивнее и за более короткий период времени.
Использование блока электрохимической обработки при очистке воды сокращает объём введения дозы коагулянта по двуокиси алюминия с 6 до 4 мг/дм3. Блок электрохимического окисления (БЭХО), предназначен для окисления растворенного в воде железа, сероводорода, сульфидов, гуминовых соединений.
Четвёртая ступень - блок коагуляции/флокуляции, состоит из кассеты, в которой находится смесь природных инертных минералов фракциями от 5 до 10 мм состоящей из: кварца, базальта, шунгита, кремния и других инертных материалов. Основная задача блока коагуляции/флокуляции - создание условий для естественной активизации процесса хлопьеобразования после блока электрохимической обработки.
Пятая ступень - фильтр рукавный самоочищающийся (ФРС), изготовлен из специального полимерного материала пористостью 5 микрон, с пониженной поверхностной адгезией. Вода на очистку подаётся снаружи. Рукавный фильтр натянут скрытой внутри элемента пружиной. Как только прерывается поток воды на фильтрацию, скрытая внутри элемента пружина сокращается и встряхивает рукав из полимерной ткани, с которой моментально удаляется накопившийся шлам. Шлам из модуля сетчатого рукавного фильтра периодически сливается в дренаж.
Шестая ступень - регенерируемый фильтр картриджного типа с фильтроэлементом из нано-углеродной и полимерной композиции. Активная сорбционная способность фильтроэлемента обусловлена уникальными свойствами высокоразвитой поверхности применяемых материалов для удаления из воды органических и неорганических примесей, уменьшения цветности, улучшения органолептических свойств воды.
Седьмая ступень - блок керамических мембранных фильтров, пористостью 0,1 мкм, для ультрафильтрации и тонкой очистки воды.
Восьмая ступень - модуль ультрафиолетового облучения воды, для полного исключения попадания в питьевую воду болезнетворных вирусов.

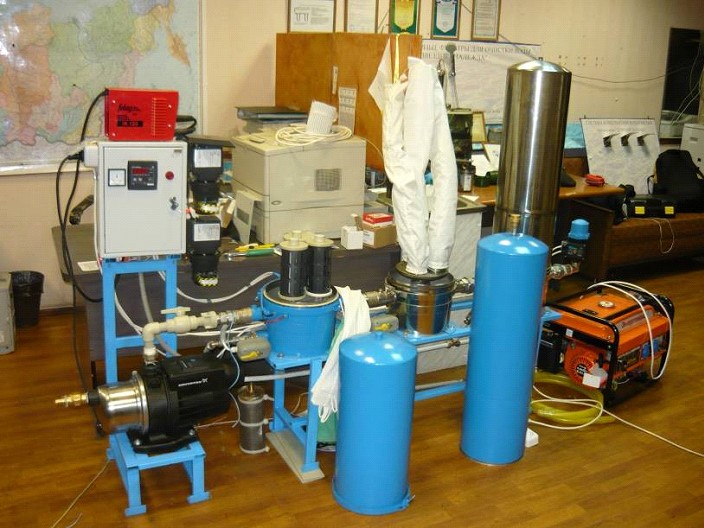

Комплекс очистки воды "ВИКТОРИЯ-8", на этапе монтажа и наладки.

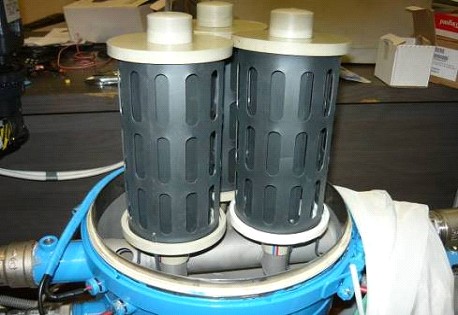

Модуль блока электрохимической обработки воды (БЭХО).

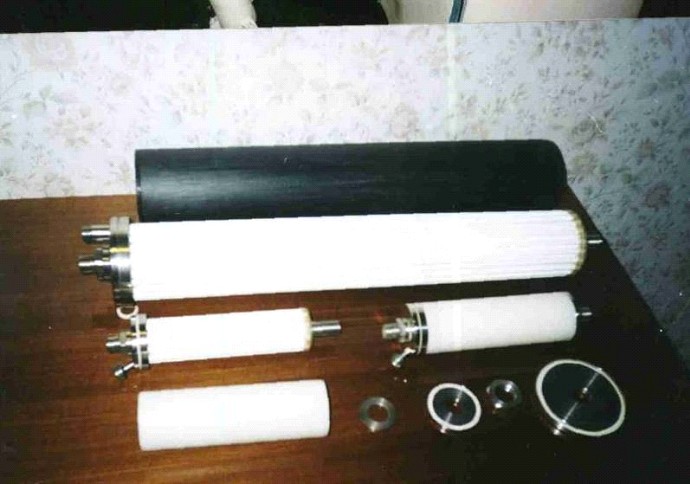

Керамический мембранный фильтр в разобранном виде:
- пропиленовый корпус фильтра;
- блок трубчатых фильтрующих элементов.
Керамические мембранные фильтры состоят из трубчатых фильтрующих элементов расположенных в форме гексагональной матрицы. Трубчатый фильтрующий элемент представляет собой пористую керамическую трубку, на наружную поверхность которой нанесена устойчивая к действию кислот, щелочей и высокой температуры двухслойная минеральная мембрана толщиной около 5 микрон с отверстиями 0,1 - 0,05 микрон. Эффективная площадь отверстий общей поверхности мембраны достигает 50 %.
Трубчатые фильтрующие элементы собираются в фильтрующий аппарат, который представляет собой кассету, помещенную в корпус. Один фильтрующий аппарат включает от 20 до 70 трубчатых фильтрующих элементов общей площадью от 0,02 до 1,9 м2. Рабочее давление жидкости при фильтрации 0,1- 0,4 мПа.
Работа мембранного керамического фильтра предпочтительна в проточном, циркуляционном режиме под давлением в системе подвода жидкости. Очищаемая жидкость проходит вдоль трубчатых элементов, часть её очищается за счет прохождения через мембранный ультрафильтрующий слой. Другая часть жидкости возвращается в исходный объем, захватывая с собой скапливающиеся на поверхности фильтрующего слоя загрязнения. Накапливающиеся на фильтрующей поверхности загрязнения периодически удаляются в дренаж методом обратной промывки отфильтрованной водой и сжатым воздухом.
Производительность: Один фильтрующий аппарат обрабатывает от 0,01 до 0,5 м3 жидкости в час. Производительность (скорость фильтрации) зависит от вязкости (температуры) и характера загрязнения. Фильтрующие модули для большей производительности набираются из параллельно включенных аппаратов.
Система регенерации. Очистка фильтрующей (наружной) керамической поверхности осуществляется, по мере загрязнения импульсным обратным потоком в течение 5 - 10 секунд 2 - 4 раза в сутки. Потребность в чистой воде на собственные нужды для промывки керамических мембранных фильтров составляет менее 2%.
Основные достоинства комплексов "ВИКТОРИЯ":
1. Отсутствие дорогостоящих и требующих периодическую замену сменных картриджей и химических реагентов.

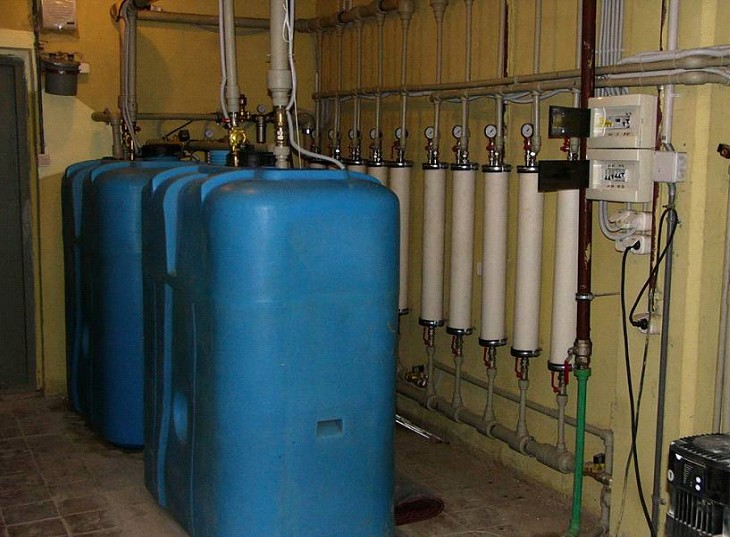

2. Продолжительный срок эксплуатации (до 10 лет) фильтрующих элементов на основе керамики. Автоматизированные комплексы
очистки воды "ВИКТОРИЯ" более 8 лет успешно эксплуатируются в Якутии, в экстремальных условиях Крайнего Севера.
3. Основные этапы очистки и обеззараживания воды проходят на мембранных керамических элементах, с использованием новых
физических принципов, без применения химических реагентов.
4. Минимальный объём очищенной воды на промывку фильтрующих элементов -2%.
5. Разработанная технология изготовления керамических мембранных элементов на 300% дешевле зарубежных аналогов, при отличных эксплуатационных характеристиках фильтрующих систем.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АВТОМАТИЗИРОВАННОГО КОМПЛЕКСА ОЧИСТКИ СКВАЖИННОЙ ВОДЫ "ВИКТОРИЯ-8У"
1. Линейная производительность комплекса в час до - 3000 литров;
2. Производительность очищенной воды в сутки не менее - 60000 литров;
3. Пиковое потребление очищенной воды 1 час, через 4 часа - 6000 литров;
4. Площадь, занимаемая зоной обслуживания до - 60м2;
5. Масса фильтрующей части системы (без воды) не более - 2500 кг;
6. Объём накопительного бака пикового потребления воды - 4000 литров;
7. Требование по нормам - СанПин 2.1.4.1074-01 "Питьевая вода";
8. Давление воды в системе не более - 3,0 bar;
9. Давление воды на выходе до - 3,0 bar;
10. Эксплуатация при температуре окружающего воздуха - от +15 до +55 °С;
11. Электропитание - сеть - 220 В, 50 Гц;
12 Пиковая потребляемая мощность - 5500 Вт;
13. Время непрерывной работы - не лимитируется;
14. Регенерация керамических мембранных фильтров - автоматическая;
15. Эксплуатационный ресурс не менее - 10 лет.
По дополнительному договору осуществляется техническое и постгарантийное обслуживание комплексов очистки воды "ВИКТОРИЯ-8".
* * *
